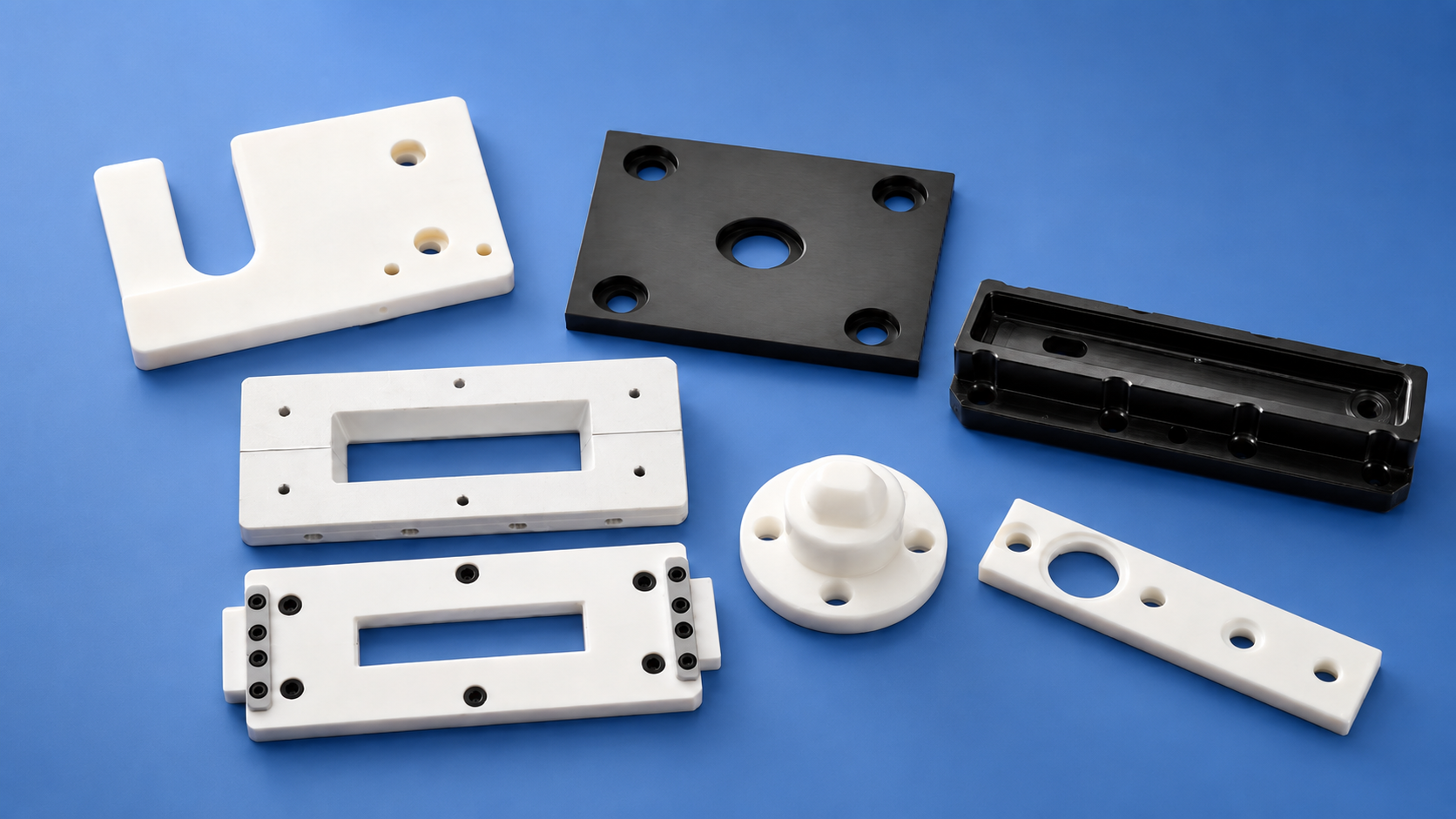

Изготовленные на заказ керамические детали: выбор материала, особенности конструкции и прецизионное производство

Керамические детали на заказ часто используются, когда обычные металлические или пластиковые компоненты не могут удовлетворить требованиям по износостойкости, электроизоляции, стабильности при высоких температурах, коррозионной стойкости или долгосрочной размерной стабильности.

Во многих промышленных применениях керамические детали выбираются не только из-за их твердости. Их выбирают потому, что они могут сочетать несколько функциональных преимуществ в одном компоненте. Керамическая деталь может быть необходима для сопротивления износу, поддержания изоляции, сохранения стабильности при нагреве, предотвращения коррозии или обеспечения точного движения внутри более крупного узла.

Однако керамические детали на заказ отличаются от обработанных металлических деталей. Керамические материалы тверды и стабильны, но при этом хрупки. Такие особенности, как тонкие стенки, острые углы, малые отверстия, жесткие допуски, глубокие пазы и сложные профили, могут повлиять на стоимость производства, сроки выполнения заказа, выход годной продукции и надежность конечной детали.

Для инженеров и отделов снабжения ключевой вопрос заключается не просто в том, можно ли изготовить керамическую деталь. Более важный вопрос — соответствует ли материал, конструкция, производственный маршрут, план допусков и метод контроля конечному применению.

Почему керамические детали на заказ используются в промышленности

В реальных инженерных проектах керамические детали на заказ обычно выбираются потому, что рабочая среда слишком требовательна для стандартных материалов.

Металлические детали могут слишком быстро изнашиваться, подвергаться коррозии при контакте с химическими веществами или создавать нежелательную электропроводность. Пластиковые детали могут не обеспечивать достаточную термостойкость, размерную стабильность или срок службы при износе. В этих случаях техническая керамика может предложить более стабильное решение.

Керамические компоненты на заказ обычно используются в оборудовании, где детали должны работать в условиях трения, нагрева, электрической нагрузки, воздействия химических веществ или многократного механического контакта. Это особенно актуально в электронике, полупроводниковом оборудовании, медицинских устройствах, лабораторных приборах, насосных и клапанных системах, текстильном оборудовании, оборудовании для автоматизации и промышленных применениях с износом.

С точки зрения дизайна, керамическая деталь часто является функциональной, а не декоративной. Она может выступать в качестве изолятора, направляющей, прокладки, втулки, уплотнения, подложки, износостойкой пластины, сопла, ролика или конструктивной опоры. Производительность всего узла может зависеть от материала керамической детали, качества поверхности, состояния кромок и точности размеров.

Именно поэтому дизайн керамических деталей следует рассматривать на ранних этапах. Если выбор материала, толщина стенок, отверстия, допуски и чистота поверхности будут рассмотрены только после завершения чертежа, изготовление детали может стать более сложным или дорогим.

Распространенные материалы для керамических деталей на заказ

Выбор материала — одно из важнейших решений при изготовлении керамических деталей на заказ. Различные керамические материалы могут выглядеть похоже снаружи, но их прочность, вязкость, изоляционные свойства, термическое поведение, износостойкость и сложность обработки могут сильно различаться.

Правильный материал должен выбираться исходя из реальных условий эксплуатации, а не только на основе общего названия материала.

Например, оксид алюминия может подходить для многих электроизоляционных и износостойких деталей. Диоксид циркония может быть рассмотрен, когда требуется более высокая вязкость или лучшая механическая надежность. Карбид кремния может быть выбран для агрессивных сред с высоким износом или коррозией. Нитрид алюминия может использоваться, когда важны как теплопроводность, так и электроизоляция.

На практике не существует универсального керамического материала, который был бы лучшим для каждого проекта. Керамический материал должен соответствовать нагрузке детали, температуре, электрическим требованиям, химическому воздействию, условиям сборки и целевой стоимости.

Особенности проектирования керамических деталей на заказ

Керамические детали на заказ требуют иного подхода к проектированию, чем металлические детали. Особенность, которую легко обработать из алюминия или нержавеющей стали, может быть гораздо сложнее изготовить из керамики.

С производственной точки зрения, керамические материалы менее податливы из-за их твердости и хрупкости. Острые внутренние углы, очень тонкие стенки, глубокие малые отверстия, узкие пазы и незакрепленные длинные элементы могут увеличить риск растрескивания, сколов, деформации во время обработки или высоких затрат на постобработку.

Одним из важных моментов проектирования является качество кромок. Керамические кромки более чувствительны к сколам, чем металлические. Если деталь имеет острые внешние кромки или тонкие хрупкие элементы, может потребоваться снятие фаски, образование закругления или скругление для улучшения обработки и надежности сборки.

Внутренние углы также требуют внимания. Острые внутренние углы могут создавать концентрацию напряжений и могут требовать меньших инструментов или более сложных операций шлифования. Если функция позволяет, добавление радиуса может улучшить технологичность и снизить производственный риск.

Проектирование отверстий — еще одна распространенная проблема. Малые отверстия, глубокие отверстия, близко расположенные отверстия и отверстия около кромок следует тщательно рассмотреть. Эти особенности могут влиять на формование, спекание, сверление, шлифование и окончательный контроль. Если отверстие используется для выравнивания, монтажа, потока воздуха, управления жидкостью или электрической функции, допуск и качество кромки должны быть четко определены.

Тонкие стенки также должны быть оценены на ранних стадиях. Керамические детали с тонкими секциями могут быть более чувствительны к повреждениям при обработке, деформации при обжиге или напряжениям при шлифовании. Минимальная толщина стенки должна быть рассмотрена вместе с выбранным керамическим материалом и методом производства.

Стратегия допусков не менее важна. Не каждое измерение на керамической детали должно рассматриваться как критическое. Жесткие допуски могут быть достигнуты для выбранных элементов, но они часто требуют дополнительной шлифовки, притирки или контроля. Лучший подход — определять критические размеры на основе сборки и функции, сохраняя при этом некритические элементы с разумными общими допусками.

Именно здесь оценка DFM становится ценной. Перед производством чертеж должен быть проверен на выбор материала, толщину стенок, конструкцию отверстий, требования к кромкам, совокупность допусков, чистоту поверхности и метод контроля.

Как изготавливаются керамические детали на заказ

Изготовление керамических деталей на заказ — это не только вырезание готового блока по форме. В зависимости от материала, геометрии, количества, допуска и требований к поверхности, процесс может включать подготовку порошка, формование, спекание, механическую обработку до обжига, прецизионное шлифование после обжига, притирку, полировку и окончательный контроль.

Для некоторых керамических материалов определенные элементы могут быть сформированы до спекания. После спекания керамика становится гораздо тверже, и для окончательных прецизионных элементов может потребоваться алмазное шлифование или другие специализированные методы обработки. Это одно из ключевых отличий между производством керамических деталей и традиционной механической обработкой металла на станках с ЧПУ.

В реальном производстве маршрут изготовления сильно зависит от конструкции детали. Простое керамическое кольцо, трубка или пластина могут быть изготовлены более простым способом. Сложная керамическая конструкционная деталь с множеством отверстий, пазов, жесткими допусками и полированными поверхностями может потребовать нескольких этапов процесса.

Для опытных партий обычно акцент делается на проверке конструкции, выборе материала и функциональных характеристик. Для серийного производства более важными становятся повторяемость процесса, конструкция оснастки, последовательность контроля и контроль выхода годной продукции.

Вот почему клиентам рекомендуется предоставлять как 2D-чертежи, так и 3D-CAD-файлы на этапе запроса предложения. 2D-чертеж помогает подтвердить размеры, допуски, шероховатость поверхности и технические примечания. 3D-модель помогает оценить геометрию, доступ для изготовления и возможные маршруты процесса.

Допуски, чистота поверхности и контроль качества кромок для керамических деталей на заказ

Для керамических деталей на заказ допуски зависят от нескольких факторов: типа материала, размера детали, геометрии, метода формования, поведения при спекании, процесса окончательного шлифования, требований к чистоте поверхности и метода контроля.

Плоская керамическая пластина, маленькое керамическое сопло, прецизионная керамическая втулка и сложная керамическая оснастка не будут иметь одинаковых производственных рисков. Даже если они используют один и тот же материал, план допусков может отличаться.

Критические размеры должны быть рассмотрены исходя из того, как деталь собирается и используется. Например, внутренний диаметр может быть критичен для керамической втулки, в то время как плоскостность может быть важнее для керамической пластины. Для керамического направляющего компонента положение отверстия, качество кромок и чистота поверхности могут напрямую влиять на функцию.

Чистота поверхности также является не только эстетическим требованием. В некоторых применениях качество поверхности влияет на трение, герметичность, очистку, износостойкость или электрические характеристики. Полированная керамическая поверхность может потребоваться для скользящих контактов или герметизации, в то время как стандартная шлифованная поверхность может быть достаточной для других механических деталей.

Контроль может включать измерение размеров, визуальный осмотр, проверку плоскостности, измерение шероховатости поверхности, проверку круглости, измерение положения отверстий или измерение на КИМ. Для деталей, используемых в прецизионном оборудовании, план контроля должен быть обсужден до производства, чтобы поставщик и заказчик согласовали, какие характеристики являются критическими.

При производстве керамики особенно важно определить допустимое состояние кромок, дефекты поверхности, сколы, трещины и косметические требования. Эти детали должны быть четко указаны на чертеже или подтверждены до серийного производства.

Типичные применения керамических компонентов на заказ

Керамические детали на заказ используются во многих отраслях, но требования к производительности различаются от одного применения к другому.

В электронике и электротехническом оборудовании керамические детали часто используются в качестве изоляторов, прокладок, подложек и конструктивных опор. Ключевыми вопросами обычно являются электроизоляция, размерная стабильность, качество поверхности и надежная сборка.

В полупроводниковом и прецизионном оборудовании керамические компоненты могут использоваться в качестве пластин, штифтов, приспособлений, сопел, деталей, связанных с вакуумом, или позиционирующих компонентов. Эти применения часто требуют чистоты, термической стабильности, точных размеров и контролируемых поверхностей.

В медицинском и лабораторном оборудовании керамические детали на заказ могут быть выбраны из-за их износостойкости, стабильности поверхности, химической стойкости или гладких контактных поверхностей. В этих применениях часто важны качество кромок, чистота поверхности, контроль и однородность материала.

В насосных и клапанных системах керамические детали, такие как плунжеры, седла клапанов, уплотнительные кольца, втулки и сопла, могут требовать устойчивости к износу, коррозии и многократному контакту с жидкостями. Уплотняющая поверхность и точность размеров часто важнее, чем общий внешний вид.

В промышленном оборудовании керамические направляющие, ролики, втулки, износостойкие пластины, трубки и футеровки могут помочь увеличить срок службы при тяжелых условиях эксплуатации. При проектировании следует учитывать риск ударов, метод установки, контактную поверхность и цикл замены.

Хороший поставщик керамических деталей на заказ должен понимать не только, как изготавливать керамические компоненты, но и почему деталь используется в конкретном применении.

Как снизить риски и стоимость керамических деталей на заказ

Контроль затрат на керамические детали на заказ должен начинаться на этапе разработки чертежа. Многие факторы стоимости и риска создаются дизайнерскими решениями до начала производства.

Если керамическая деталь включает очень жесткие допуски на каждом элементе, малые отверстия возле кромки, острые внутренние углы, тонкие незакрепленные стенки или ненужные полированные поверхности, стоимость производства может значительно увеличиться. В некоторых случаях эти особенности могут также увеличить риск растрескивания, сколов или низкого выхода продукции.

Более практичный подход — разделение критических и некритических требований. Элементы, влияющие на сборку, герметичность, выравнивание, изоляцию, движение или износостойкость, должны быть четко обозначены. Другие элементы могут соответствовать разумным общим допускам.

Выбор материала также может влиять на стоимость. Керамический материал с более высокими характеристиками не всегда лучше, если это не требуется для применения. Например, простой изоляционный компонент может не нуждаться в том же материале, что и высокопрочный износостойкий компонент. Соответствие материала фактическим условиям эксплуатации может помочь контролировать стоимость без снижения производительности.

Чистота поверхности должна определяться на основе функции. Не каждая керамическая поверхность нуждается в полировке. Шлифованная поверхность может быть достаточной для многих механических поверхностей, в то время как для уплотняющих, скользящих или декоративных поверхностей может потребоваться более тщательная обработка.

Раннее общение также помогает. Когда клиенты предоставляют чертежи, 3D-файлы, количество, детали применения и требования к контролю, поставщик может более точно оценить конструкцию и предложить улучшения до начала производства.

Что отправлять для запроса коммерческого предложения на керамические детали на заказ

Полный пакет RFQ помогает поставщику более точно оценить керамические детали. Он также сокращает повторное общение и улучшает качество предложения.

Для изготовления керамических деталей на заказ клиентам рекомендуется предоставить 2D-чертеж, 3D CAD-файл, предпочтительный керамический материал, количество, сведения о применении, требования к чистоте поверхности, требования к допускам, метод сборки и потребности в проверке.

2D-чертеж важен, поскольку он показывает размеры, допуски, шероховатость поверхности, требования к отверстиям, фаски, состояние кромок и технические примечания. 3D-файл помогает инженерной команде понять геометрию детали и возможный маршрут производства.

Информация о применении также полезна. Керамическая деталь, используемая в качестве электрического изолятора, может иметь другие требования, чем керамическая деталь, используемая в качестве уплотнительного кольца, направляющей износа, сопла или высокотемпературной опоры. Когда конечное применение становится ясным, поставщик может лучше оценить, подходят ли материал, структура и чистота поверхности.

Количество также имеет значение. Для изготовления прототипов, мелких партий и серийных заказов может потребоваться различное планирование процесса. Для серийных заказов необходимо заранее продумать конструкцию приспособлений, повторяемость, метод проверки и упаковку.

Если деталь имеет критические поверхности, хрупкие кромки, сопрягаемые элементы или строгие эстетические требования, это должно быть четко указано до предложения.

От проверки чертежей до производства керамических деталей на заказ

В XY-GLOBAL мы являемся сертифицированным производителем по ISO 9001 и ISO 13485 с более чем 15-летним опытом комплексного производства керамических деталей на заказ.

Наши возможности по производству и контролю керамики включают различные шлифовальные станки, литьевые машины, прецизионное обрабатывающее оборудование, КИМ, высотомеры, приборы для измерения диаметра и другие инструменты контроля качества. Мы работаем с широким спектром технических керамических материалов, включая оксид алюминия, диоксид циркония, нитрид алюминия, карбид кремния и керамику с почти нулевым коэффициентом теплового расширения.

Для некоторых высокоточных керамических компонентов мы можем обеспечить допуски до ±0,001 мм и шероховатость поверхности до Ra 0,01 мкм, в зависимости от материала, геометрии, требований к допускам и метода контроля. Мы также поддерживаем 0 MOQ и можем удовлетворить дополнительные требования, такие как полировка, снятие фасок, нарезание резьбы и другие индивидуальные требования к чистовой обработке.

Если вы разрабатываете керамические детали на заказ для промышленного оборудования, электроники, медицинских устройств, насосных и клапанных систем, лабораторных приборов или прецизионных узлов, вы можете отправить нам свои 2D-чертежи и 3D CAD-файлы. Перед составлением предложения наша команда может рассмотреть материал, риски проектирования, производственный процесс, требования к допускам и точки контроля, чтобы помочь оценить, подходит ли деталь для производства.

Вы также можете посетить нашу страницу Услуги по изготовлению керамических деталей на заказ, чтобы узнать больше о наших возможностях и определить, подходит ли XY-GLOBAL для разработки вашего керамического изделия.

Часто задаваемые вопросы

Можете ли вы производить керамические детали на заказ по чертежам заказчика?

Да. Индивидуальные керамические детали могут быть изготовлены по чертежам или образцам заказчика. Для более точной оценки лучше всего предоставить 2D-чертеж, 3D CAD-файл, требования к материалу, количество, чистоту поверхности и информацию о применении.

Можете ли вы поддерживать производство прототипов и мелкосерийных керамических деталей?

Да. Производство прототипов и мелких партий часто полезно, когда клиентам необходимо проверить выбор материала, пригодность сборки, требования к поверхности или функциональные характеристики перед крупномасштабным производством.

Как уменьшить образование сколов на кромках керамических деталей?

Сколы на кромках часто можно уменьшить путем ранней проверки конструкции, добавления подходящих фасок или радиусов, избегания чрезмерно острых кромок, использования правильных методов механической обработки или шлифовки и определения допустимых состояний кромок перед производством.

Какая информация помогает вам предоставить более точную расценку на керамические детали?

Наиболее полезная информация включает 2D-чертежи, 3D CAD-файлы, марку материала, количество, критические размеры, чистоту поверхности, условия применения, метод сборки и требования к проверке.
